CDP Flooding Attack

CDP(Cisco Discovery Protocol)??

= cisco 장비에서만 사용하는 프로토콜

= 2계층 프로토콜로 인접 장비에게 자신의 정보를 알려줄 때 사용합니다.

인접 장비의 정보를 알려준다?? => 멀티캐스트 주소를 이용하여 Cisco 장비를 찾아냅니다.

​

Hold Time : 호스트명을 변경 + 구성된 정보 업데이트 시 180초까지 저장

Update Time : 60초마다 자신의 정보를 다른 장비에게 알려준다.

​

참고 : 킹 오브 네트워크

​

CDP Flooding Attack

- Dos(서비스 거부) 공격 (Fake CDP Packet을 Flooding)

- 공격으로 인한 스위치의 과부하 발생 -> Switch 장비 먹통 즉 Down

- 공격을 당한 스위치의 장비명, 버전, 설정된 IP 주소 등이 공격자에게 탈취가 된다.

이로 인한 추가적인 공격을 제공

​

​

---

실습 이전에 VMnet2번부터 5번까지 만들겠습니다.

2번은 XP or WIN7에서 사용을 하고

3번은 Kali 등에 사용하겠습니다.

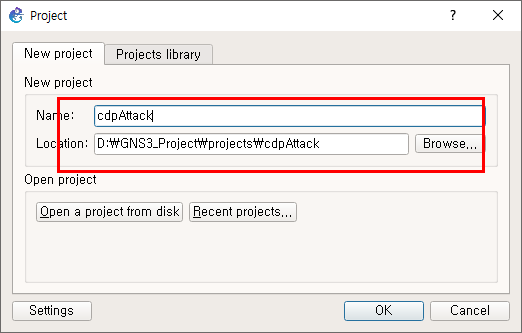

#GNS3 에서 #Project 하나를 만들어 주도록 하겠습니다.

이름은 자유롭게 작성해 주시면 됩니다.

우분투에서 yersinia를 사용하겠습니다.

칼리 리눅스에도 사용이 가능합니다.

​

윈도우 xp의 머신 설정은 VMnet2로 기본 설정하겠습니다.

아래와 같이 설정을 해주세요.

​

실습 준비 끝

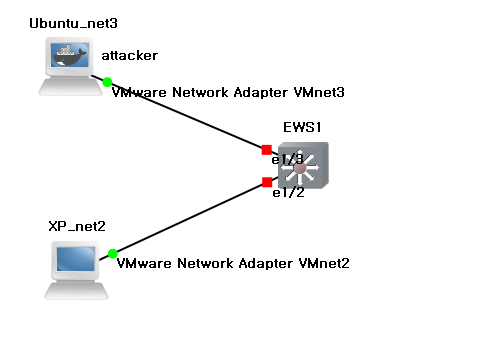

토폴로지

​

CDP Flooding 실습

공격 이전의 cpu 및 traffic을 확인하겠습니다.

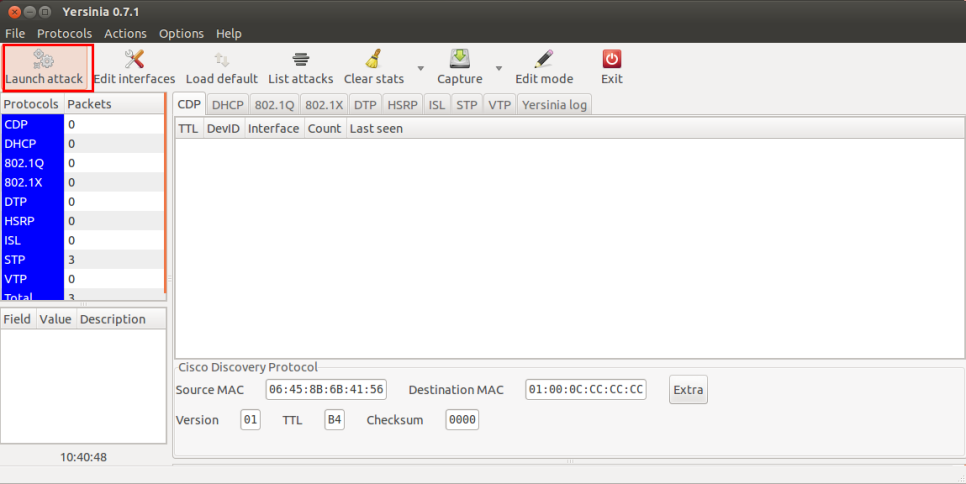

yershinia -G : 그래픽 모드로 yershinia을 작동 시켜줍니다.

CDP -> Launch attack을 클릭

flooding cdp table

​

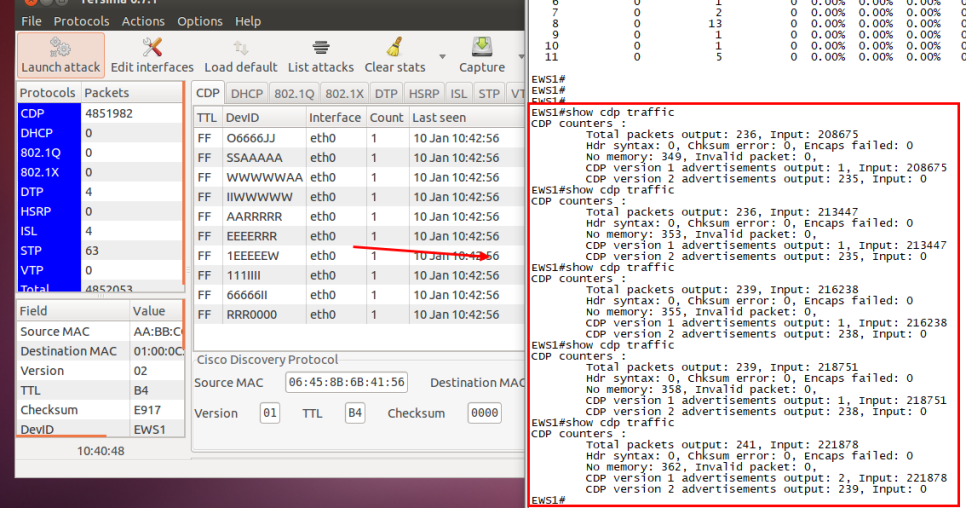

공격을 시작 후 스위치의 트래픽량이 지속적으로 올라가는 것을 확인할 수 있습니다.

공격으로 인한 스위치의 작동이 멈춘 것을 확인이 가능합니다.

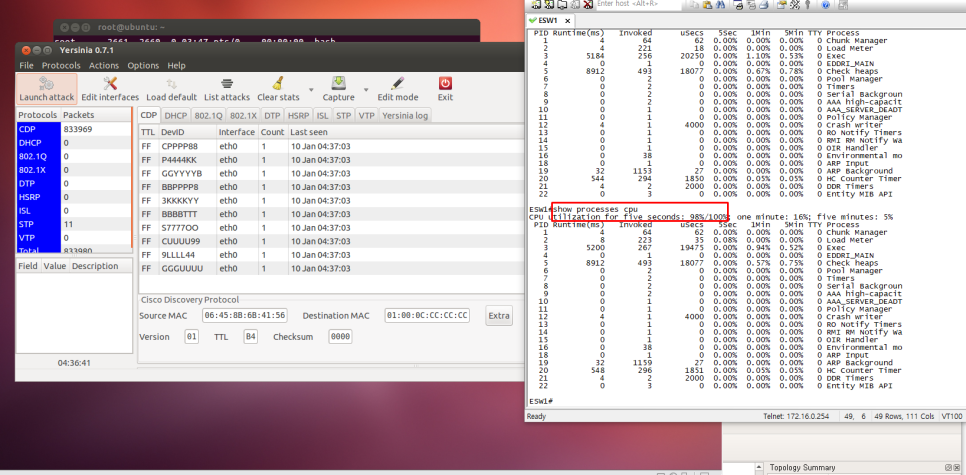

cpu의 사용량도 기존 0%에서 98%까지 올라간 것을 확인 가능합니다.

CDP Packet의 변화

공격 이전

yershinia을 이용한 cdp 공격 후

공격으로 인한 많은 Packet들이 저장되어 있는 모습을 보실 수 있습니다.

​
